[계산 예]

상대 습도 100%, 온도 40℃, 체적 8㎥의 대기를 온도 40℃, 압력 7kgf/㎠G 로 압축하고,
다시 에어 드라이어로 10℃ 강제 냉각시켰을 때 발생되는 응축수량을 구하시오.
(단 40℃의 포화 수증기량은 50g/㎥ 이고 10℃일 때는 10g/㎥으로 한다.)

[풀이]

상대 습도는 압력과는 관계 없으므로 40℃의 대기를 40℃의7kgf/㎠로 압축했을 때의 드레인 발생량은 포화 수증기량이50g이므로 400-50 = 350g이 된다.
이 압축 공기를 10℃로 냉각 했을 때 발생하는 드레인 양은 포화 수증기량이 10g이므로 50-10 = 40g의 응축수가 발생한다.

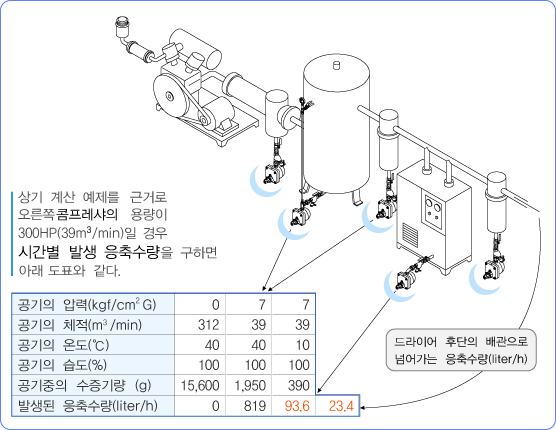

위의 이러한 관계를 제시한 것이 아래의 도표이다.
